Connector คอนเนคเตอร์แบบกลม, Circular Millitary Connector, ขั้วต่อระบบไฟฟ้างานทางทหาร
1796 จำนวนผู้เข้าชม |
CIRCULAR MILITARY CONNECTORS - คอนเนคเตอร์แบบกลม คือ ขั้วต่อไฟฟ้าที่มีลักษณะเป็นทรงกลม ด้านในมีขา (Pin) ที่ใช้สำหรับเชื่อมต่ออยู่หลายขา มีให้เลือกหลากหลายรูปแบบ สามารถนำไปใช้งานได้หลายประเภท มีจุดเด่นที่ความแข็งแรง ทนทาน สามารถกันน้ำและกันฝุ่นได้ จึงตอบโจทย์กับการใช้งานทั้งภายในและภายนอกอาคาร
CIRCULAR MILITARY CONNECTORS นั้นหรืออาจเรียกว่า "Aviation Plug" หรือ "ปลั๊กการบิน" ก็ได้ นั่นเพราะว่าแรกเริ่มเดิมที มันเป็นขั้วเชื่อมต่อที่ถูกพัฒนาขึ้นมาจาก อุตสาหกรรมการผลิตเครื่องบินทางทหาร ในช่วงปี ค.ศ. 1930 (พ.ศ. 2473) ซึ่งในการทำงานของเครื่องบินทางการทหาร มันต้องการขั้วเชื่อมต่อที่มีความทนทาน และเสถียรภาพในการสูง จากการที่มันถูกใช้บนเครื่องบินรบมาก่อนขั้วต่อระบบไฟฟ้า สำหรับงานยุทโธปกรณ์ทางทหาร หุ่นยนต์, เซอร์โวมอเตอร์, แขนกล, บอร์ดอิเล็คทรอนิคส์, ระบบนำสัญญาณ และระบบควบคุมการสื่อสารต่างๆ
ในปัจจุบันนี้ Circular Connectors มีหลายขนาดให้เลือกใช้งาน แต่มาตรฐานหลักที่ได้รับความนิยมคือ ขนาด M5, M8 และ M12 โดยมันจะแตกต่างกันที่ขนาดของขั้วเชื่อมต่อ ขั้วที่มีขนาดเล็กจะนิยมใช้งานกับเซ็นเซอร์ที่มีความอ่อนไหวสูง ส่วนขั้วที่มีขนาดใหญ่จะเหมาะกับการจ่ายพลังงาน โดยเฉพาะอย่างยิ่งในการใช้งานกับเครื่องจักรต่าง ๆ

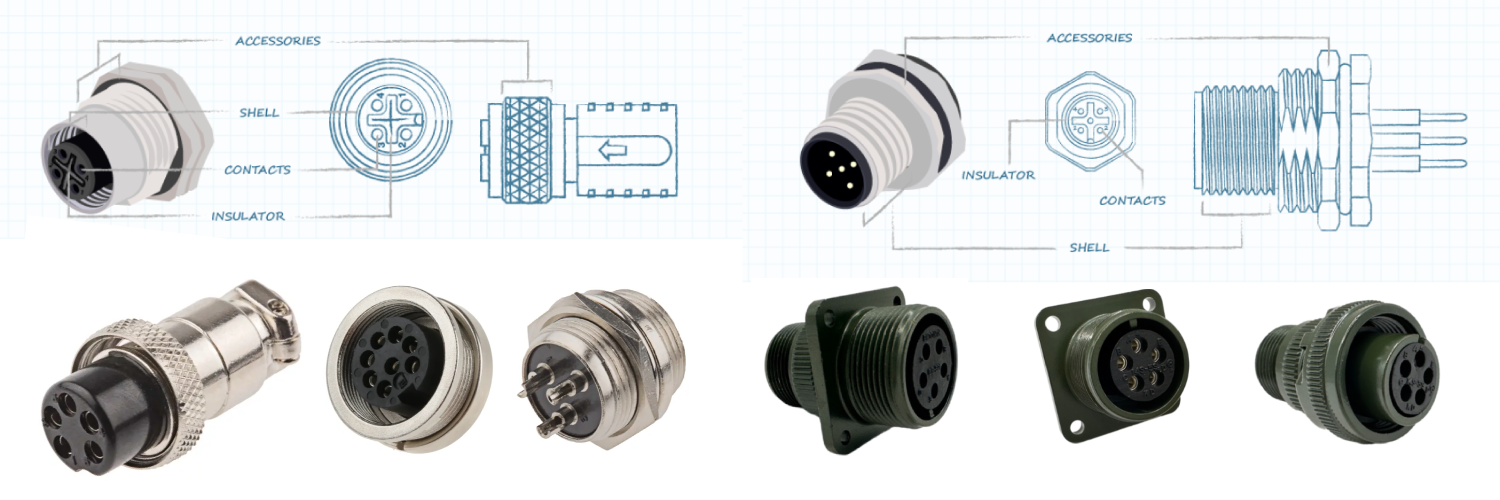

องค์ประกอบของ ขั้วต่อไฟฟ้าทรงกลม (Circular Connectors Components)
Circular Connectors มีลักษณะเป็นทรงกระบอก ตัวผู้ภายในจะมี PIN อยู่หลายแท่งเพื่อใช้ในการส่งข้อมูล หรือพลังงาน ส่วนตัวเมียก็จะมีจำนวนรู และตำแหน่งตามลักษณะของตัวผู้ โดยตัวกระบอก และ PIN เหล่านี้ มีความยาว และเส้นผ่านศูนย์กลางหลายขนาด
การจัดเรียง PIN ก็มีหลายแบบ ขึ้นอยู่กับการนำไปใช้ เช่น DIN, Metric, Hermetic, Push-Pull, Keyed, Mixed Signall หรือจะรวมหลายมาตรฐานในหัวเดียว เพื่อจ่ายพลังงาน และส่งข้อมูลได้ด้วยสายเพียงเส้นเดียว ก็ทำได้เช่นกันแต่ไม่ว่าจะออกแบบอย่างไรก็ตาม Circular Connectors ก็จะประกอบไปด้วยองค์ประกอบพื้นฐานดังต่อไปนี้
Contacts
ในขั้วตัวผู้ก็จะเป็นแท่งยาว หรือที่เราเรียกว่า PIN ส่วนขั้วตัวเมียก็จะเป็นรู โดยจะออกแบบมาให้สอดคล้องกัน เพื่อให้ทั้งคู่เชื่อมต่อกันได้อย่างพอดี สัญญาณต่าง ๆ ไม่ว่าจะข้อมูล หรือไฟฟ้าจะสื่อสารผ่านตัว Contacts นี้
Insulator
เป็นส่วนที่ใช้ในการห่อหุ้ม Contacts และกั้นไม่ให้ตัว Contacts นั้นเกิดการสัมผัสกัน และยังทำหน้าที่ในการตรึงให้ตำแหน่งของ PIN อยู่ในตำแหน่งที่ถูกต้องอีกด้วย
Shell
คือเปลือกด้านนอกของขั้วต่อ ทำหน้าที่เป็นเหมือนบ้านสำหรับ Contacts และ Insulator ได้อยู่อาศัย และยังมีหน้าที่การช่วยจัดตำแหน่งเวลาที่เรานำขั้วตัวผู้ และขั้วตัวเมียมาเชื่อมต่อกันอีกด้วย
Accessories
เป็นองค์ประกอบเสริม โดยส่วนนี้มีประโยชน์หลายอย่าง ขึ้นอยู่กับการออกแบบ อาจจะเป็นเกลียวล็อกเพื่อช่วยในการยึด และกันน้ำ, อาจจะมีรูกุญแจเพื่อล็อก
มาตรฐานของ ขั้วต่อไฟฟ้าทรงกลม (Circular Connectors Standard)
มาตรฐานที่ได้รับความนิยมมากที่สุดก็จะมี M5, M8 และ M12 โดย M นั้นหมายถึงหน่วยวัดขนาดในระบบเมตริก (Metric) โดย M5 ก็จะมีเส้นผ่านศูนย์กลาง 5 มม., M8 ก็จะมีเส้นผ่านศูนย์กลาง 8 มม. ส่วน M12 ก็จะมีเส้นผ่านศูนย์กลาง 12 มม. ซึ่ง Metric circular connectors รองรับการป้องกันน้ำ และฝุ่นระดับ IP67 / IP68 สามารถทำงานได้ที่อุณหภูมิ -40 °C ถึง +85 °C
M5 CIRCULAR CONNECTORS
M5 connectors เป็นตัวเลือกที่ดีสำหรับใช้ในอุปกรณ์ที่มีขนาดเล็ก แต่ต้องการความปลอดภัย และเสถียรภาพในการรับส่งสัญญาณ มันนิยมใช้ในระบบขนส่ง และระบบควบคุมต่าง ๆ เช่น ประตูอัตโนมัติ, การเชื่อมต่อกับเซ็นเซอร์ รวมถึงในอุปกรณ์สื่อสาร และรับส่งข้อมูล
M8 CIRCULAR CONNECTORS
สำหรับ M8 CIRCULAR CONNECTORS มันเป็นเวอร์ชันที่มีขนาดเล็กกะทัดรัดกว่า M12 ถูกพัฒนาขึ้นมาเพื่อใช้ในอุปกรณ์ที่ต้องการเปลือกหุ้มที่แข็งแรงทนทาน และมีแรงสั่นสะเทือนสูงได้ นิยมใช้ในอุปกรณ์ทางการแพทย์, เครื่องบันทึกข้อมูล และเซ็นเซอร์ที่ต้องทำงานในสภาพแวดล้อมเลวร้าย รวมไปถึงอุปกรณ์ทางการบิน และทางทะเล
M12 CIRCULAR CONNECTORS
เป็นขั้วต่อที่นำมาใช้ในอุตสาหกรรมรถยนต์ตั้งแต่ช่วงยุค ค.ศ. 1980 (พ.ศ. 2523) และได้กลายเป็นขั้วเชื่อมต่อหลักในอุตสาหกรรมนี้มาจนถึงปัจจุบัน เนื่องจากมันมีความทนทานสูงมาก สามารถใช้งานภายใต้สภาพแวดล้อมที่เลวร้ายได้อย่างทนทาน M12 ยังถูกนำมาใช้ในระบบควบคุมจากระยะไกล, หุ่นยนต์, ระบบเครือข่าย และระบบจ่ายพลังงาน ที่ต้องการความทนทานสูงเป็นพิเศษอีกด้วย
**ข้อมูลจาก www. tips.thaiware.com, www.sameskydevices.com
